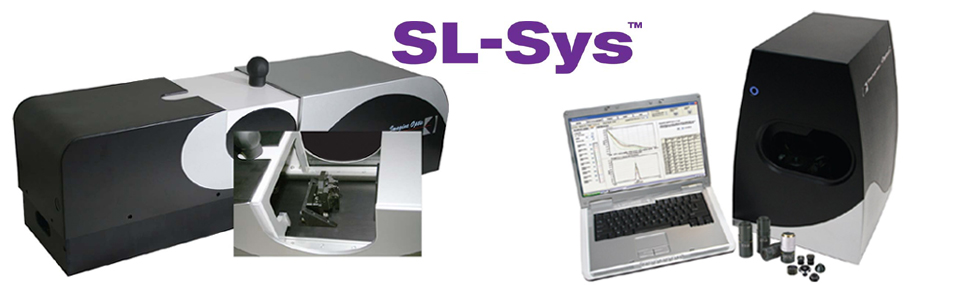

SL-Sys 产品系列为工业透镜生产商提供了一个独特的光学质量控制平台。它能够全面地测量及评价透镜的光学质量，从而超越了现有的仅仅依靠焦距与MTF的方法。此外，它还可以帮助您优化产品设计、建立产品标准等。
| |

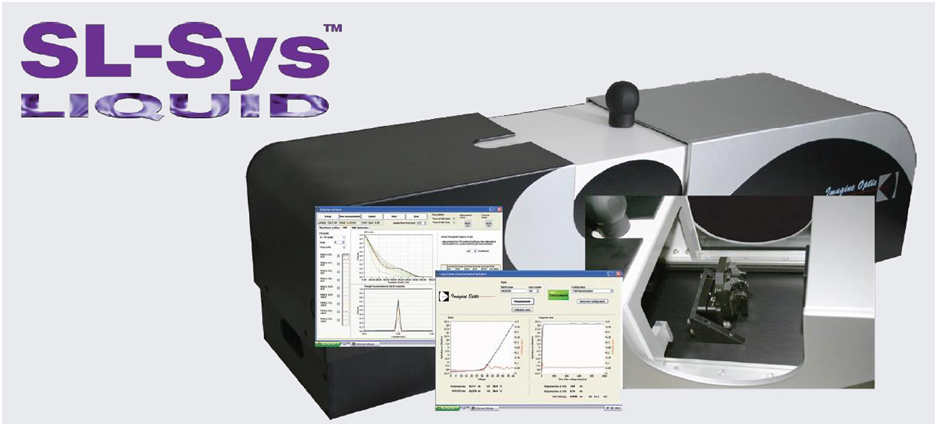

液体透镜光学质量检测系统 SL-Sys liquid 对液体镜头的光学质量进行全面快速地测量与评价 √ 检测波前像差、光焦度、光学分辨力，并分析其动态响应特性 √ 绘制光焦度曲线、计算棱镜焦度误差、镜头中心误差 √ 精确施加电压，监测电压、电流等参数，计算并优化相关指标 规格参数 | |
最大通光口径 | 4 mm |
空间分辨率 （微透镜个数） | 32 × 40 |
焦度测量范围 | -20 D～+40 D |
焦度测量精度 | 0.1 D (@ < 20 D) 0.2 D (@ > 20 D) |
波前测量精度 (RMS) | 优于 0.03 λ |
检测光源波长 | 630 nm |
时间分辨率 | 1 ms |
驱动电压范围 | ±150 V，最大频率 500 kHz |
电压测量精度 | < ±80 mV @ 40 V |
电流测量精度 | 10 μA |
尺寸 (长´宽´高) | 1038 mm × 231 mm × 270 mm |
| ||

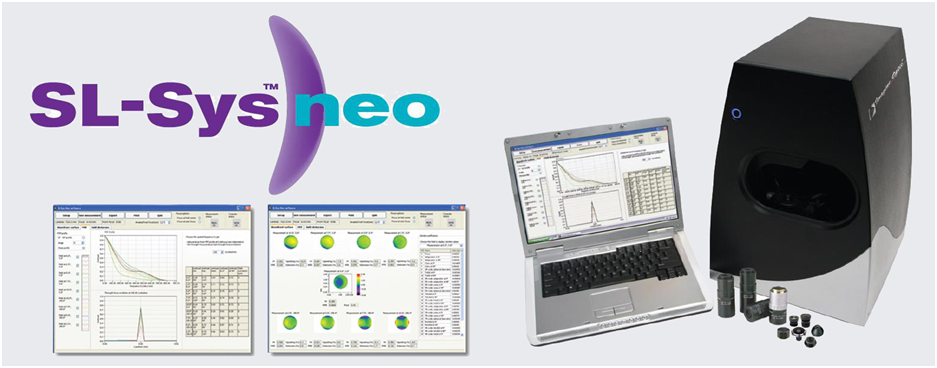

小透镜光学特性检测系统 SL-Sys neo 对任意NA值小口径正透镜的光学特性进行全自动测量与分析 √ 后焦距、有效焦距 √ 球差、彗差、像散等 √ 色差、场曲、畸变 √ 渐晕、相对照度 √ 3D MTF √ 离焦MTF √ 最佳焦平面 规格参数 | ||
产品型号 | SL-Sys neo 32 | SL-Sys neo 76 |
空间分辨率 （微透镜个数） | 32 × 40 | 76 × 100 |
可匹配的通光口径 | 1.5 mm～6.7 mm | 1.5 mm～12.0 mm |
视场角 | ±45° | |
像差测量分辨率 | 0.01 λ | |
检测光源波长 | 532 nm 和 635 nm | |
焦距测量分辨率 | 优于 0.5% | |
MTF测量分辨率 | 优于 0.005 | |
MTF最大采集频率 | 1000 lp/mm | |
